Ajuda - Como fazer controlador para LED's

[Humberto Jr.]

Boa noite galera.
Adquiri 2 luminárias de LED, porém elas não possuem controlador, apenas dimmer. Ou seja, apenas programando em timer horário de ligar e desligar com o ajuste já feito da potência.

Alguém saberia dizer se é possível ( e barato), fazer um controlador na qual poderia controlar a evolução de potencia dos LEDs automaticamente ao longo do dia?

por exemplo:
inicio:
11:00 azuis 05% / brancos 00%
12:00 azuis 20% / brancos 10%
13:00 azuis 40% / brancos 30%
14:00 azuis 60% / brancos 50%
18:00 azuis 40% / brancos 45%
18:30 azuis 30% / brancos 35%
19:00 azuis 20% / brancos 10%
20:30 azuis 05% / brancos 00%
21:30 azuis 00% / brancos 00%

Detalhes da Luminária:
Input Voltage: AC85-264V
Model Number: A001-2827B
Output Currenty:480-550mA
Output Power: 120W Max
Operating Frequency: 50Hz/60Hz
LED Quantities: 55pcs 3W LEDs
Working Temperature: -20 to 40 ℃
LED Brand:BridgeLux
Dimensions: 400x212x60mm (16x8.5x2.4")
Life Span:≥50,000 hours
2 Dimmers - sendo um para os brancos e outros para os azuis, verdes e vermelhos.





PS: não tenho conhecimento sobre eletrônica, iria pedir auxilio ao meu irmão e amigos que trabalham na área.

Grato pela atenção

[Denis P Lima]

Humberto, Boa Noite.

Tente usar uma Arduino..no ebay é barato!

Verifique a tensão gerada pelo potenciometro, 0-5 volts...0-10....poste o manual das calhas ou tire fotos das placas.

Que esclareço melhor como usar o Arduino..Sabe programar em C/C++??Tem um tópico no fórum sobre o Arduino..

Vou procurar e te passo..

Atenciosamente.

Denis

[Humberto Jr.]

Denis, valeu pelo apoio!

As calhas que comprei são essas aquinão possuem manual.. apenas as informações postadas no anúncio.

Posso tentar entrar em contato com o fornecedor, pois não tenho ferramentas para tal medição no momento. Dentre 25 dias chego no Brasil e posso verificar estes detalhes!

[Vinicius F. Reis]

acho q pra usar controlador (arduino, AI, ReefAngel) os drivers devem aceitar PWM. Nao basta ser dimmerizavel.

[rodrigo tavares morais]

Humberto Jr.,
Este é um ponto que estou querendo chegar. Fiz um topico chamado Vamos projetar um arduino.
Acabei recentemente minha luminaria. Os leds ja rstao colados e ligados ja tenho a fonte só falta o arduino que vou pegar amanha.
Quero muito fazer este controle de dimer...
Da uma olhada la ja tem algum material e ideia
Vamos juntar ideia para elaborar um controle para os leds... pelo que ja vi tem bastante.gente. que manja ou ja tentou fazer isso

[Claudio Artur]

Fala turma.

Muito bom seu tópico Humberto, tambem tenho está duvida, possivelmente você tenha dois dimmers iguais ou similares a este na sua luminária.





Este é de 12V, mas o principio de controle é o mesmo, um potenciômetro (em vermelho) para o controle do PWM.

Minha ideia é substituir este potenciômetro, por um "circuito", que variaria a resistência ao longo do tempo, automatizando está função, e aí vai grande pergunta. COMO?

Att.,
Claudio

[Renato Bazzani]

Humberto não quero ser o dono da razão mais depois de muito pesquisar o componente que melhor trabalha com sinal PWM e arduino que por sinal já efetuei todos os testes e o melhor custo beneficio é o:

http://www.meanwell.com/search/ldd-hs/default.htm

este é o cara.

Veja um videozinho que fiz testando este drive.

[BBvideo 640,480]http://www.youtube.com/watch?v=FjdxoUkoHVs[/BBvideo]

Antes que alguém se preocupe esta fonte utilizada no video é uma fonte de minha bancada onde utilizei exclusivamente para efetuar este teste. Utilizei também um led 10W branco 12V 1A.

Abraço

[Elian Machado]

Estou fazendo o circuito de PWM com a ajuda do Fernando Garcia... é bem simples o circuito e depois pode-se usar qq driver, minha ideia é transformar uma maxspect G2 dimerizivel, não vai ser uma tarefa simples mas chego la...

[Leandro Furlati]

Humberto vou sair um pouco da questão de fazer um controlador, você já pensou em comprar um com o João das luminárias Onle.

Abraços.

[Renato Bazzani]

Realmente é complicado pois c

Estou fazendo o circuito de PWM com a ajuda do Fernando Garcia... é bem simples o circuito e depois pode-se usar qq driver, minha ideia é transformar uma maxspect G2 dimerizivel, não vai ser uma tarefa simples mas chego la...

Ola Elian
Este que vou utilizar é so ele e a fonte bem simples.

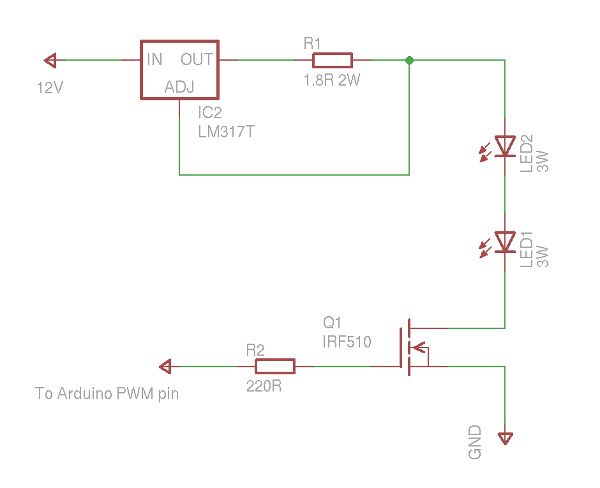

Realmente tem alguns circuitos com IRF para PWM muito simples mais com um certo risco se houver erro de calculo.
Segue um que achei bem bacana.

[Humberto Jr.]

Galera, demorou mas consegui a informação: "the driver is PWM(Pulse-Width Modulation)".

E ai? é possível fazer algo? não abri a luminária para ver como está montada internamente. Deixarei pra fazer isso assim que chegar no Brasil, pois não tenho nenhuma ferramenta aqui.

[Renato Bazzani]

Galera, demorou mas consegui a informação: "the driver is PWM(Pulse-Width Modulation)".

Perfeito Humberto. nestas condições vai conseguir implementar um arduino.

[Humberto Jr.]

Perfeito Humberto. nestas condições vai conseguir implementar um arduino.

Agora é chegar no Brasil, ver o que preciso e comprar!

espero que dê certo! Acho que isso poderá ajudar na tentativa de reprodução em cativeiro de algumas espécies que desovam dependendo a fase da lua.
